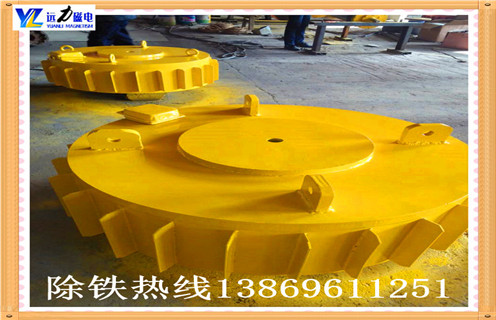

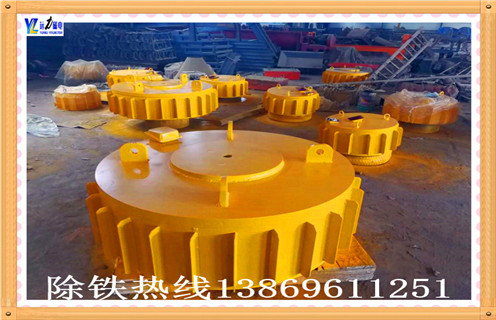

干式電磁除鐵器電源箱電路圖，電磁除鐵器，輸入電壓為220V或380V，電磁除鐵器，直流輸出端與負載磁鐵線圈形式固定閉合回路，并附有續流二極管，懸掛式電磁除鐵器，以防二次過壓損壞設備。控制部分采用先進的集成電路，線性好，可在線路板上限流，帶隔離，調整方便。電磁除鐵器輸入電源目前國內用的分為交流三相380V，和一火線一零線220V兩種，變壓器降壓的一般為380V，可變電壓檔位少一般為3個檔位，但是相對較安全;還有一種220V的，用可控硅調壓，可調范圍大不容易掌控，電流容易調高而把線圈燒毀。建議使用380V變壓器調壓的。

一、干式電磁除鐵器電源箱使用技術規范

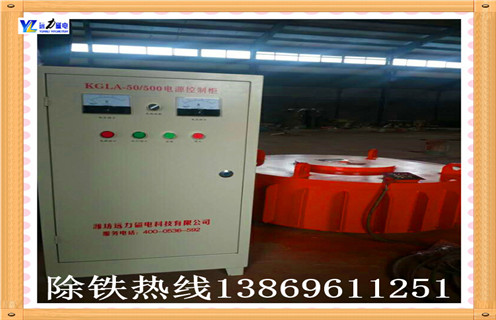

1、型號輸入電壓直流輸出電壓輸出電流工作方式KGLA20/500220V0-190V15A連續KGLA30/500 220V 0-190V 20A KGLA30/500380V 0-300V 20A KGLA50/500220V 0-190V 30A KGLA50/500 380V 0-300V 30A

2、周圍介質溫度不得超過±40℃，相對濕度不大于80%。

二、干式電磁除鐵器電源箱使用步驟

1、檢查負載(電磁線圈)正常情況下，線圈接線至接線端子的輸出端。

2、接入電源前應將控制箱面板上的電源開關撥至關(或OFF)，“輸出調節”電位器應左旋至小。

3、將220V(或380V)電源接入KGLA接線端子的“電源”上。

4、將電源開關撥至開(或ON)上，此時電源指示燈亮。

5、將“輸出調節”電位器慢慢右旋使用電流表或電壓表指示在額定數值上，工作正常。

6、停止使用時應先將“輸出調節”電位器左旋為零，然后電源開關關置于關(或OFF)狀態，操作完畢。

三、干式電磁除鐵器電源箱使用注意事項

1.必須無負荷啟動除鐵器,即先啟動除鐵器的皮帶,后啟動輸料皮帶機.

2.磁系不允許拆卸,以免破壞磁系的整體性能.

3.吊具需涂黃油,以防止腐蝕.

4.電氣原理與操作順序要相一致.

5.現場啟動,檢查輸入,輸出接線,合上負荷開關,觀察無異常后上斷路器,面板電源指示燈亮,若要進行現場操作,將面板是指示開關SAI拔至現場位置,交流接觸器KM1吸合,除鐵器勵磁吸鐵,面板勵磁指示燈亮,觀察面板直流電壓表,電流表.

6.現場停止:當需要停止勵磁時,按下停止按鈕SB1,除鐵器停止勵磁,勵磁指款燈來滅,勵磁電壓及電流表歸0.4.若要重新啟動電磁除鐵器,只要重復以上步驟即可.

7.遠程啟停:若要遠各操作,SA1拔至遠程集控位置,遠程控制除鐵器啟動和停止.
